关键参数：
电源输入：
高电流DC输入端口（顶部橙色双针端子）
适配输入电压范围可能为48V~100V DC
支持大电流输入，端子尺寸适合 ≥10A 电流负载
控制接口：
多针排针接口（中上方）：用于主板或上位机控制，如继电器触发、CAN通讯、状态回读等
黑色多针插槽（左下）：可能用于外部系统通信或控制信号（PWM、CAN、UART）
电源输出：

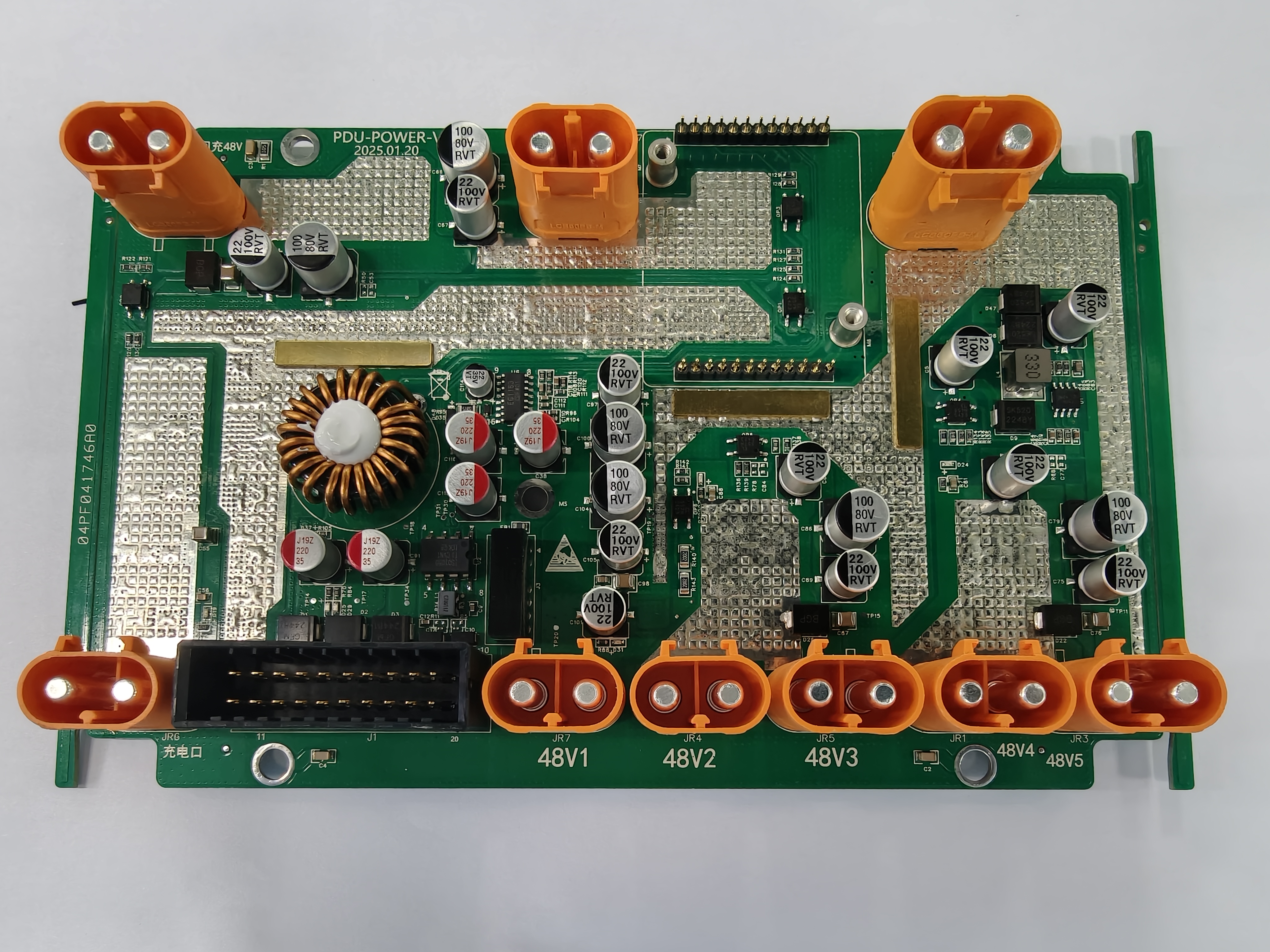

5路独立48V输出接口（标识为48V1 ~ 48V5，橙色端口）
输出为直流电压，每路可具备独立控制或保护功能
指示与保护电路：
多颗电解电容用于输出滤波（22μF 100V、100μF 80V等）
带有多个功率MOSFET或保护IC（用于过压、短路或电流控制）
螺丝孔位设计用于接地或热沉，增强散热与机械固定
功率驱动与滤波电路：
中心的大功率电感线圈说明具备基本的 DC-DC 电压转换或缓冲储能功能
贴片电阻、电容和IC共同构成基本的驱动/调节逻辑
PCB尺寸：
估算尺寸约为：170mm x 110mm
多个铜层用于电流分流和热扩散
适用场景：
电动车电池管理系统（BMS）
工业控制供电单元
通信基站或服务器机架供电模块
大电流 DC 分布式电源系统
需要多路高稳定性 48V 输出的嵌入式设备平台
关键参数：
电源输入：
高电流DC输入端口（顶部橙色双针端子）
适配输入电压范围可能为48V~100V DC
支持大电流输入，端子尺寸适合 ≥10A 电流负载
控制接口：
多针排针接口（中上方）：用于主板或上位机控制，如继电器触发、CAN通讯、状态回读等
黑色多针插槽（左下）：可能用于外部系统通信或控制信号（PWM、CAN、UART）
电源输出：
5路独立48V输出接口（标识为48V1 ~ 48V5，橙色端口）
输出为直流电压，每路可具备独立控制或保护功能
指示与保护电路：
多颗电解电容用于输出滤波（22μF 100V、100μF 80V等）
带有多个功率MOSFET或保护IC（用于过压、短路或电流控制）
螺丝孔位设计用于接地或热沉，增强散热与机械固定
功率驱动与滤波电路：
中心的大功率电感线圈说明具备基本的 DC-DC 电压转换或缓冲储能功能
贴片电阻、电容和IC共同构成基本的驱动/调节逻辑
PCB尺寸：
估算尺寸约为：170mm x 110mm
多个铜层用于电流分流和热扩散
适用场景：
电动车电池管理系统（BMS）
工业控制供电单元
通信基站或服务器机架供电模块
大电流 DC 分布式电源系统
需要多路高稳定性 48V 输出的嵌入式设备平台
