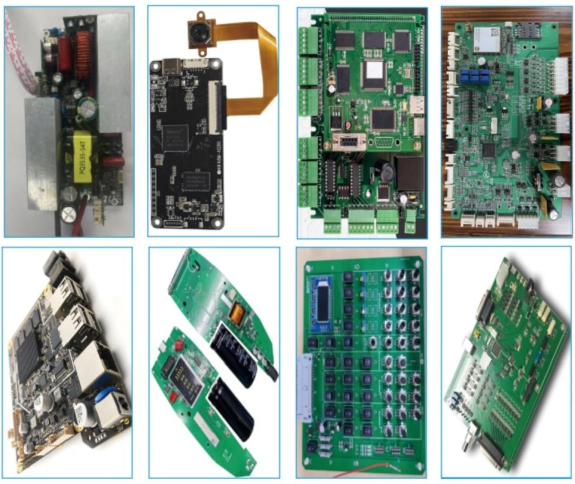

PCBA产品

PCBA（Printed Circuit Board Assembly）即印刷电路板组装，是将电子元器件焊接到印刷电路板上，制作成具有特定功能的电子组件的过程。

以下是 PCBA 制作的主要步骤：

一、设计与准备

a.电路设计

根据产品的功能需求，使用电子设计自动化（EDA）软件进行电路原理图设计和 PCB 布局设计。确保电路的正确性、可靠性和可制造性，考虑元器件的选型、布局、布线等因素。

b.物料采购

根据设计文件，确定所需的电子元器件清单，并进行采购。选择可靠的供应商，确保元器件的质量和供货周期。

c.PCB 制作

将设计好的 PCB 文件发送给 PCB 制造商进行生产。PCB 制造过程包括光刻、蚀刻、钻孔、电镀等工艺，制作出符合设计要求的印刷电路板。

二、SMT 贴片

a.锡膏印刷

将锡膏通过钢网印刷到 PCB 的焊盘上，为元器件的焊接做准备。锡膏印刷的质量直接影响到焊接的效果，需要控制好锡膏的厚度、均匀性和位置精度。

b.元器件贴装

使用贴片机将电子元器件准确地贴装到 PCB 上的焊盘位置。贴片机通过真空吸嘴或机械手臂等装置拾取元器件，并根据预先设定的程序将元器件放置在 PCB 上。

c.回流焊接

将贴装好元器件的 PCB 放入回流焊炉中，通过加热使锡膏熔化，从而实现元器件与 PCB 的焊接。回流焊炉的温度曲线需要根据锡膏的特性和元器件的要求进行设置，以确保焊接质量。

三、插件与焊接

a.插件

对于一些不适合 SMT 贴片的电子元器件，如插件式电阻、电容、电感等，需要进行手工插件。插件时需要注意元器件的方向和位置，确保正确插入。

b.波峰焊接

将插件后的 PCB 通过波峰焊机，使 PCB 与熔融的焊料接触，实现插件元器件的焊接。波峰焊接的质量受到焊料温度、波峰高度、焊接时间等因素的影响，需要进行适当的调整和控制。

四、检测与调试

a.外观检查

对焊接好的 PCBA 进行外观检查，检查元器件的焊接质量、位置精度、标识等是否符合要求。外观检查可以通过肉眼观察或使用放大镜、显微镜等工具进行。

b.电气性能测试

使用测试设备对 PCBA 的电气性能进行测试，包括导通性测试、绝缘电阻测试、功能测试等。电气性能测试可以确保 PCBA 的电路连接正确，功能正常。

c.调试与修复

如果在测试过程中发现问题，需要进行调试和修复。调试可以通过软件调试、硬件调试等方式进行，修复则需要根据具体问题进行焊接、更换元器件等操作。

五、包装与交付

a.清洗与三防处理

对 PCBA 进行清洗，去除残留的焊剂、杂质等。根据需要进行三防处理，即防潮、防霉、防盐雾处理，提高 PCBA 的可靠性和使用寿命。

b.包装

将 PCBA 进行包装，通常采用防静电袋、泡沫盒、纸箱等包装材料，以保护 PCBA 在运输和存储过程中不受损坏。

六、交付

将包装好的 PCBA 交付给客户或进行下一步的组装和生产。PCBA 制作是一个复杂的过程，需要严格控制各个环节的质量，以确保最终产品的质量和可靠性。同时，随着电子技术的不断发展，PCBA 制作也在不断创新和改进，如采用更高精度的贴片机、更先进的焊接技术、自动化的检测设备等，以提高生产效率和产品质量。

PCBA（Printed Circuit Board Assembly）产品指的是在裸露的印刷电路板（PCB，Printed Circuit Board）上组装电子元器件后的成品。PCBA是电子产品制造过程中的一个重要环节，也是实现电子产品功能的关键部分。

PCBA的制造过程

PCB设计：

制作PCBA的第一步是设计印刷电路板（PCB）。工程师使用专门的软件（如Altium Designer、Eagle等）设计电路板的布局，包括元器件的摆放位置、布线和电气连接。设计完成后，生成用于制造PCB的Gerber文件。

PCB制造：

根据设计文件制造PCB。这一步骤涉及印刷铜层、蚀刻、钻孔和涂覆绝缘层等工艺。制造出的PCB板通常是没有任何元器件的裸板。

元器件采购：

根据PCBA的设计要求，采购所需的电子元器件，如电阻、电容、二极管、集成电路（IC）等。元器件的选择需要考虑质量、价格、交货周期等因素。

SMT贴片（Surface Mount Technology）：

SMT贴片是将电子元器件通过自动化设备安装到PCB板上的过程。首先在PCB表面涂敷焊膏（solder paste），然后将元器件通过贴片机放置在正确的位置。接下来，PCB经过回流焊炉（reflow soldering），焊膏在高温下融化并固化，固定住元器件。

DIP插件（Through-Hole Technology, THT）：

一些元器件（如变压器、大电容等）不能使用SMT技术，需要通过DIP插件工艺手动或通过机器将元器件插入PCB的孔中，然后通过波峰焊（wave soldering）或手工焊接固定。

检测与测试：

PCBA制造完成后，需要进行功能测试和质量检测。常用的检测方法包括AOI（Automated Optical Inspection）、X射线检测和功能测试，以确保电路板能够正常工作并符合设计规范。

组装与封装：

在完成测试并确认PCBA无误后，PCBA会被安装到产品的外壳中，进行最后的组装和封装，成为一个完整的电子产品。

PCBA产品的应用领域

PCBA产品广泛应用于各个电子产品中，包括但不限于：

消费电子：如智能手机、平板电脑、电视机等。

工业控制：如自动化控制系统、工业机器人、PLC等。

医疗设备：如血压计、心电图机、诊断设备等。

汽车电子：如汽车的电子控制单元（ECU）、车载娱乐系统、传感器等。

通信设备：如路由器、交换机、基站设备等。

PCBA产品的挑战与未来

微型化和高密度布线：随着电子产品的微型化趋势，PCBA需要支持更多的功能和更高的集成度，这对设计和制造提出了更高的要求。

成本控制：在保证产品质量的前提下，如何降低生产成本始终是PCBA制造商面临的挑战之一。

可靠性与质量控制：PCBA通常需要在各种环境下工作，确保其在高温、湿度、震动等条件下的稳定性和可靠性是一个关键问题。

环保要求：随着环保法规的日益严格，PCBA制造过程中需要符合无铅焊接等环保要求，减少对环境的影响。

未来，随着5G、物联网、人工智能等技术的发展，PCBA将进一步在更广泛的领域中发挥作用，并推动电子产品向更智能、更高效的方向发展。
