PCB产品

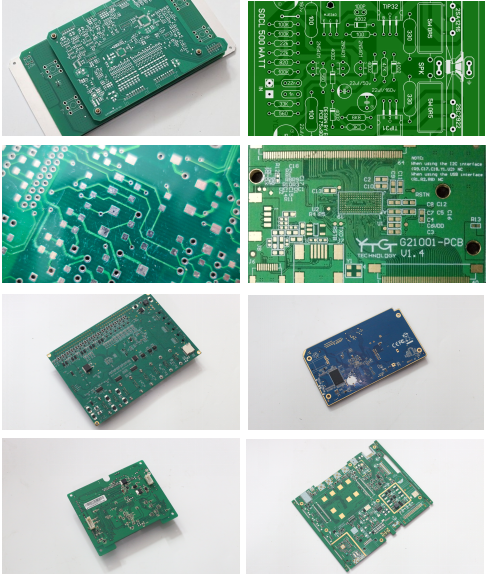

PCB（Printed Circuit Board）产品即印刷电路板产品，是电子设备中不可或缺的组成部分。

一、主要类型

1.刚性 PCB

由不易弯曲的基材制成，常见的材料有玻璃纤维增强环氧树脂等。

应用广泛，如电脑主板、手机电路板等大多数电子设备中都使用刚性 PCB。

2.柔性 PCB

采用柔性基材，如聚酰亚胺等，可以弯曲、折叠，适用于对空间要求严格或需要动态连接的场合。常见于手机摄像头排线、可穿戴设备等。

3.刚挠结合 PCB

结合了刚性 PCB 和柔性 PCB 的特点，部分区域是刚性的，部分区域是柔性的。

在一些复杂的电子设备中，如航空航天设备、医疗设备等，刚挠结合 PCB 可以满足特殊的连接和空间要求。

二、组成结构

1.基板

提供支撑和绝缘作用，是 PCB 的基础部分。不同类型的 PCB 基板材料具有不同的性能特点，如耐热性、绝缘性、机械强度等。

2.导电层

通常由铜箔制成，用于传输电信号。通过蚀刻等工艺在导电层上形成电路图案。

3.焊盘

用于焊接电子元器件的金属部分。焊盘的大小、形状和位置根据电子元器件的类型和封装进行设计。

4.过孔

用于连接不同层的导电层，实现电路的导通。过孔可以是通孔、盲孔或埋孔，根据 PCB 的设计要求进行选择。

三、制作工艺

1.设计

使用专业的 PCB 设计软件，根据电子设备的功能需求设计电路图案。设计过程中需要考虑电路的布局、布线、信号完整性、电磁兼容性等因素。

2.制版

将设计好的 PCB 图案制作成印刷版，通常采用光刻技术。先在基板上涂覆一层感光材料，然后通过曝光、显影等工艺将电路图案转移到感光材料上。

3.蚀刻

使用化学蚀刻剂将不需要的铜箔部分去除，留下电路图案。蚀刻过程需要严格控制蚀刻时间和蚀刻液的浓度，以确保电路图案的精度。

4.钻孔

在 PCB 上钻孔，用于安装电子元器件和连接不同层的导电层。钻孔的位置和直径需要根据设计要求进行精确控制。

5.电镀

在孔壁和导电层上电镀一层金属，如铜、金等，提高电路的导电性和可靠性。电镀过程需要控制好电镀液的成分、温度和电流密度等参数。

6.表面处理

对 PCB 进行表面处理，如喷锡、沉金、OSP 等，防止铜箔氧化，提高焊接性能。不同的表面处理方法具有不同的特点和适用场合。

7.检测

对制作好的 PCB 进行检测，包括外观检查、电气性能测试等。检测过程中发现的问题需要及时进行修复，确保 PCB 的质量符合要求。

四、应用领域

1.消费电子

手机、平板电脑、电视、音响等消费电子产品中都广泛使用 PCB。随着消费电子产品的不断升级换代，对 PCB 的性能和质量要求也越来越高。

2.通信设备

基站、路由器、交换机等通信设备中需要大量的 PCB。通信设备对 PCB 的信号完整性、电磁兼容性和可靠性要求非常高。

3.汽车电子

汽车中的电子控制系统、仪表盘、音响等都离不开 PCB。汽车电子对 PCB 的耐热性、抗震性和可靠性要求较高。

4.工业控制

工业自动化设备、仪器仪表等工业控制领域中也广泛使用 PCB。工业控制对 PCB 的稳定性和可靠性要求较高，同时需要适应恶劣的工作环境。

5.医疗设备

医疗设备中的电子部分通常使用 PCB。医疗设备对 PCB 的安全性和可靠性要求极高，需要符合相关的医疗标准。

总之，PCB 产品在电子设备中起着至关重要的作用，其性能和质量直接影响着电子设备的功能和可靠性。随着电子技术的不断发展，PCB 产品也在不断创新和进步，以满足不同领域的需求。
