电源驱动与电压转换电路板

产品分类： 电源驱动与电压转换电路板
层数： 双层板
板尺寸： 约110mm × 55mm（单个板体）
表面处理： 无铅喷锡（HASL）
基材： FR-4，蓝色阻焊层
组装方式： DIP插件 + 少量SMT贴片

I. 产品功能特点：

1. 电源变压与整流电路：

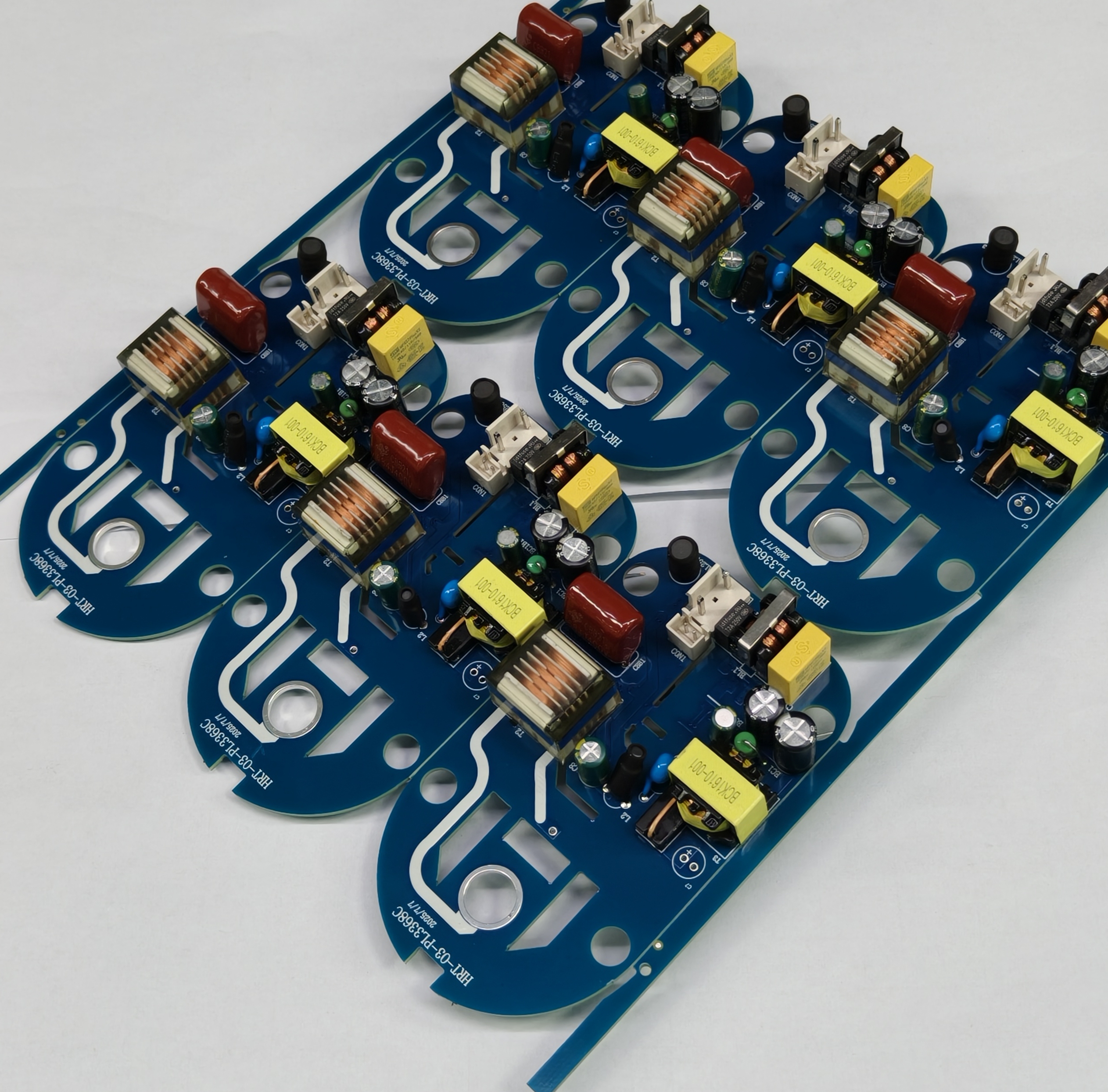

板上显眼的环形电感线圈（变压器）及多个整流桥堆、电解电容，说明其主要功能为将输入交流电（AC）转换为稳定直流电（DC），用于后续模块供电。

2. 多路电压输出支持：
存在多个电感、稳压芯片和二极管，说明该板可能支持多路输出电压，例如 5V/12V/24V 等，为不同负载设备供电。

3. EMI抗干扰设计：
采用红色X电容、共模电感等器件，具备基本电磁干扰抑制能力，适用于对电磁干扰要求较高的场合。

4. 高可靠性元件布局：
使用大尺寸电解电容、高压瓷片电容、厚膜电阻及保险丝结构，确保高压输入下的可靠性与安全性。

5. 模块化拼板设计：
整张PCB为拼板结构（4合1排列），便于生产和后续分板加工，提高生产效率。

II. 应用场景：

• LED驱动电源模块

• 电动工具内部电源板

• 工业控制设备的供电模块

• 小型家电（如空气净化器、热水器）的电源板

• 监控摄像头供电单元

• 医疗仪器辅助电源系统
